Zeitreihentypen im Vergleich
Überblick
In HAKOM TSM gibt es je nach Anwendungsbereich unterschiedliche Zeitreihen. Sie können nach folgenden Kriterien kategorisiert werden:
- Anhand der Dimension der Daten (siehe Abschnitt: Zeitreihendimensionen)
- Anhand des Typs der Zeitreihe (siehe Abschnitt: Zeitreihentypen)
Als zusätzliche Option steht die Möglichkeit für komprimierte Datenspeicherung zur Verfügung. Diese kann mit der Eigenschaft "Komprimierung" aktiviert werden. Detaillierte Informationen sind auf folgender Seite zu finden: Komprimierte Zeitreihen
Weiters gibt es zwei zusätzliche Sonderformen von Zeitreihen, Formelzeitreihen und Umrechnungszeitreihen. Nähere Informationen sind auf folgenden Seiten zu finden: Formelsyntax und Einheiten und Aggregationsregel
Zeitreihendimensionen
Im HAKOM TSM werden folgende Dimensionen der Daten von Zeitreihen unterschieden:
- Standardzeitreihe - Datenspeicherung ohne zusätzliche Dimension
- Audit Zeitreihe - vollständiger Historisierung der Datensätze
- Notierungszeitreihe - Zuweisung eines Zeitstempel zu Datensätzen
Die Dimension der Daten von Zeitreihen wird über die zwei Eigenschaften "Archiv" und "Notierung" gesteuert. Diese können auch kombiniert werden. Folgende Tabelle stellt eine entsprechende Übersicht dar:
| Zeitreihendimension | Archiv | Notierung |
|---|---|---|
| Standardzeitreihe ohne Historisierung der Daten | FALSCH | FALSCH |
| Standardzeitreihe mit Historisierung der Daten | WAHR | FALSCH |
Notierungszeitreihe | WAHR | WAHR |
Weiterführende detaillierte Informationen sind unter folgenden Link zu finden: Audit und Notierung
Zeitreihentypen
Im HAKOM TSM wird zwischen folgenden Zeitreihentypen unterschieden:
- Anfang (zyklisch)
- Ende (zyklisch)
- Spontan (azyklisch)
Zyklisch vs. azyklisch
Zyklische Zeitreihen verfügen über zeitsynchrone, äquidistante Intervalllängen in denen Daten gespeichert sind. Anfang und Ende-Zeitreihen sind immer zyklische Zeitreihen. Im Gegensatz dazu sind Daten einer spontanen Zeitreihe azyklisch und folgen keinem fixen Raster. Siehe mehr dazu unter Intervalle und Raster.
Eine zyklische Zeitreihe mit Rasterung 1 Stunde:
| Zeitstempel | Wert |
|---|---|
| 01:00 | 1,939 |
| 02:00 | 1,443 |
| 03:00 | 1,154 |
| 04:00 | 1,032 |
| 05:00 | 0,919 |
Eine azyklische / spontane Zeitreihe:
| Zeitstempel | Wert |
|---|---|
| 01:00 | 1,939 |
| 02:00 | 3,619 |
| 05:00 | 0,919 |
Beachte: hier gilt der Wert von 02:00 Uhr bis 05:00 Uhr.
Darstellung azyklischer Zeitreihen auf einem zyklischen Raster
Der hinterlegten Aggregationsregel (siehe Aggregationsregel und Raster) entsprechend wird der Wert eines spontanen Datenpunktes auf die unterliegende Rasterpunkte ausgerollt. Dies kann entweder ein wiederholen des Wertes für jeden Rasterpunkt wo ein Spontanwert Gültigkeit hat bedeuten (Aggregationsregel Durchschnitt zum Beispiel) oder eine Aufteilung des Spontanwertes über die einzelnen Rasterpunkte bedeuten.

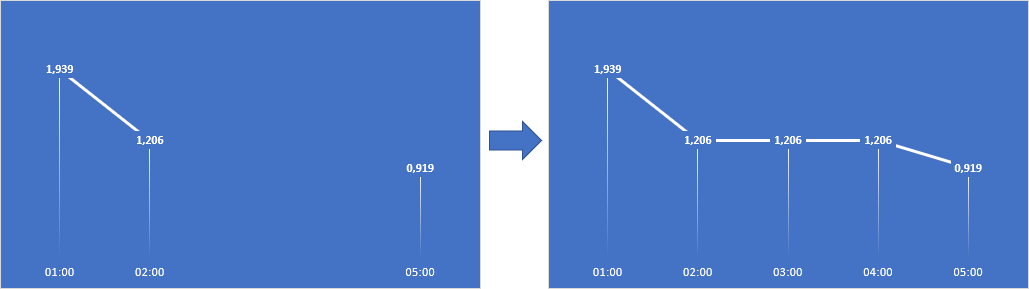

Ausrollen mit Aggregationsregel Durchschnitt
Hier gilt der Spontanwert für alle darunterliegende Rasterpunkte (ohne expliziten Wert):
| Zeitstempel | Wert |
|---|---|
| 01:00 | 1,939 |
| 02:00 | 1,206 |
| 05:00 | 0,919 |
Der Wert von 02:00-05:00 Uhr wird also für die Stunden 2, 3 und 4 wie gefolgt ausgerollt:
| Zeitstempel | Wert |
|---|---|
| 01:00 | 1,939 |
| 02:00 | 1,206 |
| 03:00 | 1,206 |
| 04:00 | 1,206 |
| 05:00 | 0,919 |
Ausrollen mit Aggregationsregel Summe
Hier gilt der Spontanwert anteilig für alle darunterliegende Rasterpunkte (ohne expliziten Wert):
| Zeitstempel | Wert |
|---|---|
| 01:00 | 1,939 |
| 02:00 | 3,619 |
| 05:00 | 0,919 |
Der Wert von 02:00-05:00 Uhr wird also für die Stunden 2, 3 und 4 wie gefolgt anteilig ausgerollt:
| Zeitstempel | Wert |
|---|---|
| 01:00 | 1,939 |
| 02:00 | 1,206 |
| 03:00 | 1,206 |
| 04:00 | 1,206 |
| 05:00 | 0,919 |
Anfang vs. Ende-Zeitreihentypen
Anfang-Zeitreihen symbolisieren Zeitreihen, bei denen ein Wert am Anfang der jeweiligen Messperiode bereitsteht. Das ist zum Beispiel bei Leistungswerten (Watt) der Fall. Anfang-Zeitreihen können auch für die Abbildung von Momentan-Werte (wie Temperatur, Windgeschwindigkeit, Länge etc.) verwendet werden, die zum Zeitpunkt des Messens gelten.
Ende-Zeitreihen symbolisieren Zeitreihen, wo ein Wert am Ende der jeweiligen Messperiode bereitsteht. Das ist zum Beispiel bei Arbeitswerten (Wattstunde) der Fall.
| Anfang | Ende | Wert |
|---|---|---|
| 00:00 | 01:00 | 1,939 |
| 01:00 | 02:00 | 1,443 |
| 02:00 | 03:00 | 1,154 |
| 03:00 | 04:00 | 1,032 |
Je nach Zeitreihentyp wird zwar der jeweilige Wert in der Datenbank mit dem Anfangszeitstempel (Von-Werte-Konzept) oder mit dem Endzeitstempel (Bis-Werte-Konzept) referenziert. Da derzeit alle Werte bei Datenabfragen als Von-Zeitstempel-Wert-Paare oder als Von-Bis-Zeitstempel-Wert-Paare visualisiert werden, kann diese Einteilung in Anfang- und Ende-Zeitreihen als reine Klassifizierung angesehen werden.
Wir empfehlen folgende Videos unter Video Tutorials:
- Types of Time Series
- Formula Time Series
- Historization of Time Series Data
